Açma Akımı <300 mA
Açma Zamanı <200 ms
Çalışma ve Sosyal Güvenlik bakanlığı ,makina ve panolarda kullanılacak kaçak akım rölelerinin ister dijital olsun ister mekanik olsun ayarlanabilir kaçak akım rölelerini kesinlikle kabul etmemektedir. Bu yüzden bu ürünler ayarsız tip ürünlerdir. Bizzat bakanlığı arayıp bu bilgileri alabilirsiniz.
DLY KAR1-HD-300 Kaçak Akım Röleleri alçak geçiren harmonik filtre özelliği sayesinde harmonik ve diğer parazit akımlardan etkilenmezler gereksiz açma yapıp üretim kayıplarına yol açmazlar. Özellikle sürücü ve benzeri yüksek harmonik akım çeken cihazlar bulunan makine panoları, Kompresör panoları, Havalandırma Panoları, Asansör Panoları, Yangın Panoları , CNC, Robot ve Enjeksiyon Makineleri , İzole Trafoları Bulunan Makine Panoları ve Ana dağıtım panoları için ideal üründür.
Harmonik filtre sadece A tipi rölelere eklenebilen bir özelliktir.
F ve B tipi rölelerde kesinlikle harmonik filtre yoktur ve asla olamaz. Çünkü algılama frekansı 1000 Hz’e kadar olan F tipi röleye veya 20000 Hz’e kadar olan B tipi röleye alçak geçiren harmonik filtre eklediğinizde F ve B tipinin özelliğini ortadan kaldırmış olursunuz. F ve B tipi röleler harmonik akımlara değil gerilim salınımlarına bağışıklığı olan rölelerdir. Uluslar arası büyük markaların F ve B tipi rölelerinin katoloğuna baktığınızda harmonik filtre diye bir ifade asla göremezsiniz. Piyasada bulunan bazı satıcılar F tipi ve B tipi röleleri harmonik filtreli diye pazarlamaya çalışıyorlar , Kesinlikle bu ifadelere kanmayınız. Bu yüzden Avrupa ve diğer kıta ülkelerinde bu ürünler yaygın değildir. Çoğu ülkede de kullanılmaz. Ülkemizde bazı firmaların ticari kar elde etmek için pazarlanmaya çalıştığı ürünlerdir.
Bazı markalarda üretmiş oldukları ürünlere AC,A,F,B tipi özelliklerini birlikte ekleyip sizlere harmonik filtreli F ve B olarak bu ürünleri satıyor ve parasını F ve B tipi olarak ödüyorsunuz sonra ürün size ulaştığında fabrika ayarlarında A tipi olarak ayarladıkları için A tipi olarak kullanıyorsunuz. Menüsüne girip F ve B tipi olarak seçtiğinizde filtre devreden çıktığında ürün sürücülü sistemlerde çalışmıyor. Çalıştırmak içinde standartların üstünde bir değere ayarlamanız gerekiyor. Yani F ve B tipi olarak para ödüyorsunuz ,A tipi olarak kullanıyorsunuz.
Bir ürünü test etmek için bir laboratuvara ihtiyacınız yoktur. Üzerinde sürücü olan bir makinaya sahip olmanız yeterlidir. Aşağıdaki video da DLY A tipi harmonik Filtreli röle , B Tipi Röle , F tipi röle ve AC tipi rölenin 7 tane sürücü bulunan bir makina da denemesi yapılmıştır. Başarı sağlayan tek ürün DLY KAR1-HD-300 A Tipi harmonik filtreli kaçak akım rölesidir. Aynı denemeyi sizlerde kendi makinanızda kolaylıkla yapabilirsiniz.

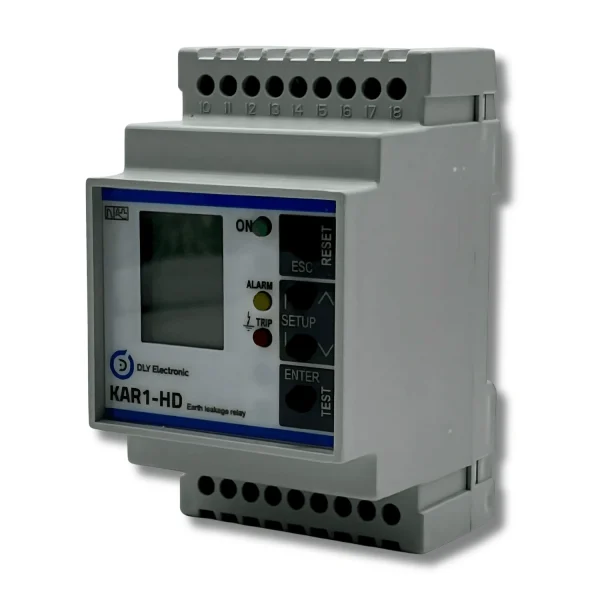

KAR1-HD-300 Kaçak Akım Rölesi Özellikleri
1. Montajları kolaydır
2. Açma Akımı 300 mA altında ( 300 mA sabit tip )
3. Açma Zamanı 200 ms altında ( 200 ms sabit tip )
4. Alçak geçiren harmonik filtre özelliği sayesinde harmonik ve diğer parazit akımlardan etkilenmezler. Özellikle sürücü ve benzeri yüksek harmonik akım çeken cihazlar için ideal üründür. Seçilebilir 4 Farklı filtre seçeneği vardır ( 3TH harmonik filtre , 21TH harmonik filtre , IEC 60479 harmonik filtre , IEC 62423 harmonik filtre )
5. Kuru Kontakları sayesinde farklı gerilim seviyeleri ve farklı kumanda cihazları ile birlikte kullanılabilirler.
6. Manuel Test Reset Özelliğine Sahiptir.
7. Uzak kontrol Test ve Reset Özelliğine Sahiptir.
8. Mudbus haberleşme protokolü ile veri transferi ve bütün sacada programları ile uyumlu anlık izleme özelliği
9. Trip durumunda Açma akımı ve Açma zamanını saat ve tarih ile birlikte kaydetme özelliği
10. LCD Ekran
11. THD ölçümü
12. Kaçak akım miktarı ve harmonik bileşen miktarının ekranda ayrı ayrı ölçümü ve anlık gösterimi
13. Alarm atama özelliği ve alarm çıkış kontağı
14. Kaçak akım ve harmonik akımların ayrı ayrı ölçümü ve tek ekranda gösterimi
15. Normal Çalışma , Alarm ve Trip durumlarını 3 farklı renk indikatör ile gösterme özelliği
16. Raya montajı uygundur.
17. Toroid akım trafosu kablosu bağlantısı kopması durumunda veya toroid akım trafosu arıza durumlarını bildirme özelliğine sahiptir.
18. ( -10) – ( +60) derece çalışma sıcaklığına sahiptir.
